液压管接头有什么型号_液压管接头规格型号大全

液压接头分六种样式,分别是A、B、C、D、H、F、Q,其中ABCDH每种接头又分直头,45度和90度。H头又分大头和小头。F头分加长,加高还有高弯。Q头分直头,直角90度,120度等。

下来上图给大伙看看都长什么样。

液压管接头有什么型号_液压管接头规格型号大全

这里没有贴出B头的图片,其实H头就是B头的加强型,中间多了一道安装O型圈的槽。

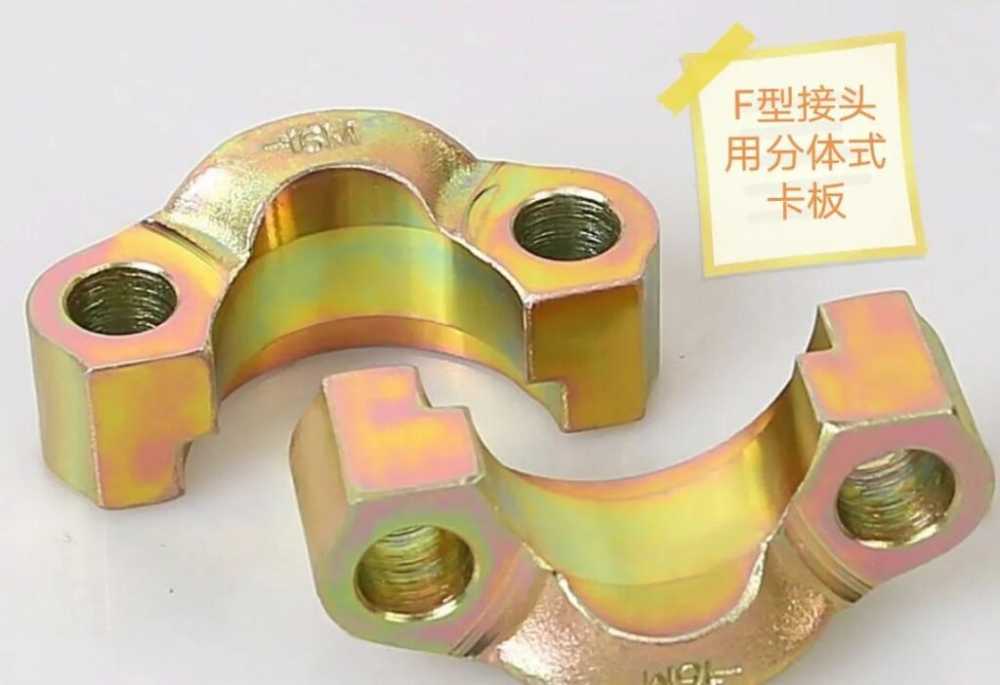

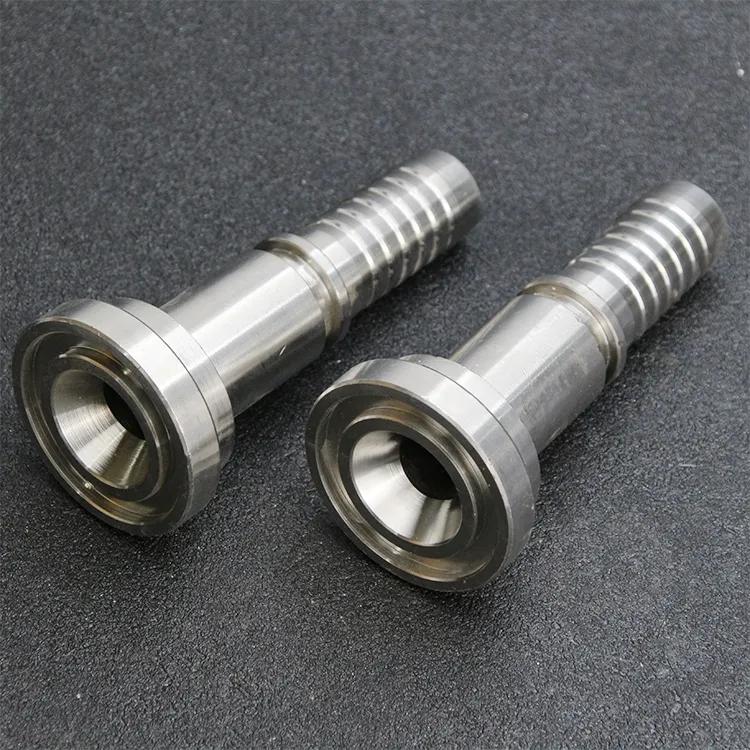

下图F型接头

液压管接头有什么型号_液压管接头规格型号大全

液压管接头有什么型号_液压管接头规格型号大全

Q头

液压管接头有什么型号_液压管接头规格型号大全

液压管接头有什么型号_液压管接头规格型号大全

液压管接头有什么型号_液压管接头规格型号大全

好了基本上就是这样。下图是接头扣押到管子上样子。

液压管接头有什么型号_液压管接头规格型号大全

说在后面的话,其实刚开始接触这个我也买过好多的书,书上的理论知识太多,也太枯燥,完全看不进去,所以才有了这个想法,让大家直观的了解这些,这样最起码大家在维修的时候最起码知道接头的样式。

补充一下,接头的螺纹分公制和英制两种,具体规格大家去网上查,有大量文献。

液压管接头有什么型号_液压管接头规格型号大全

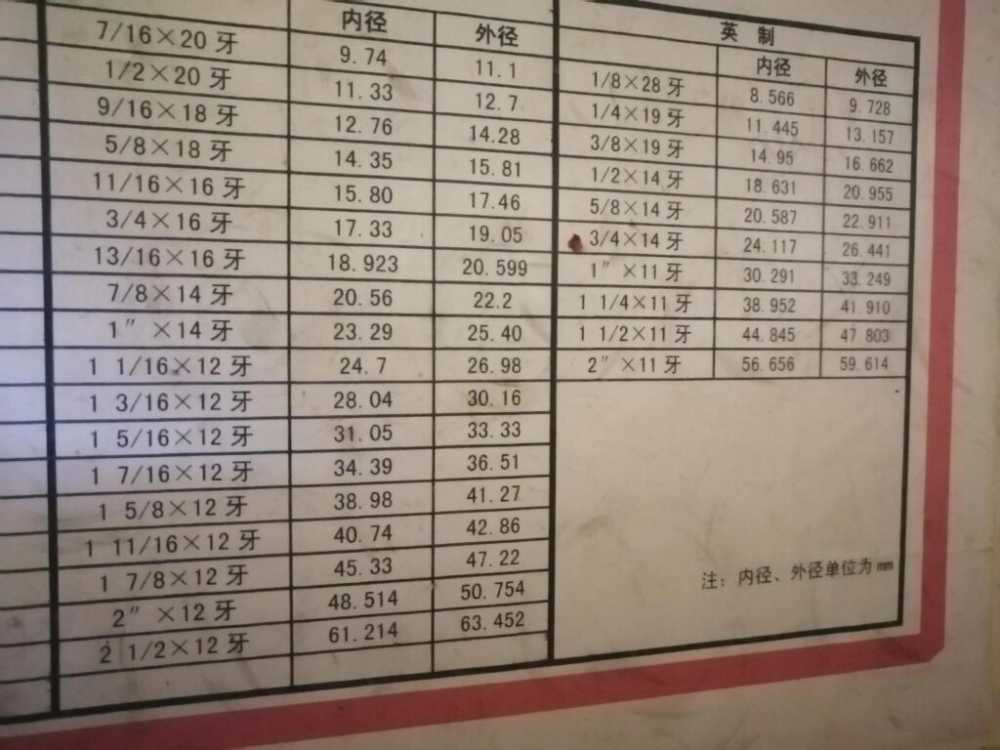

下面两张图是螺纹的规格大家可以参照。

液压管接头有什么型号_液压管接头规格型号大全

液压管接头有什么型号_液压管接头规格型号大全
