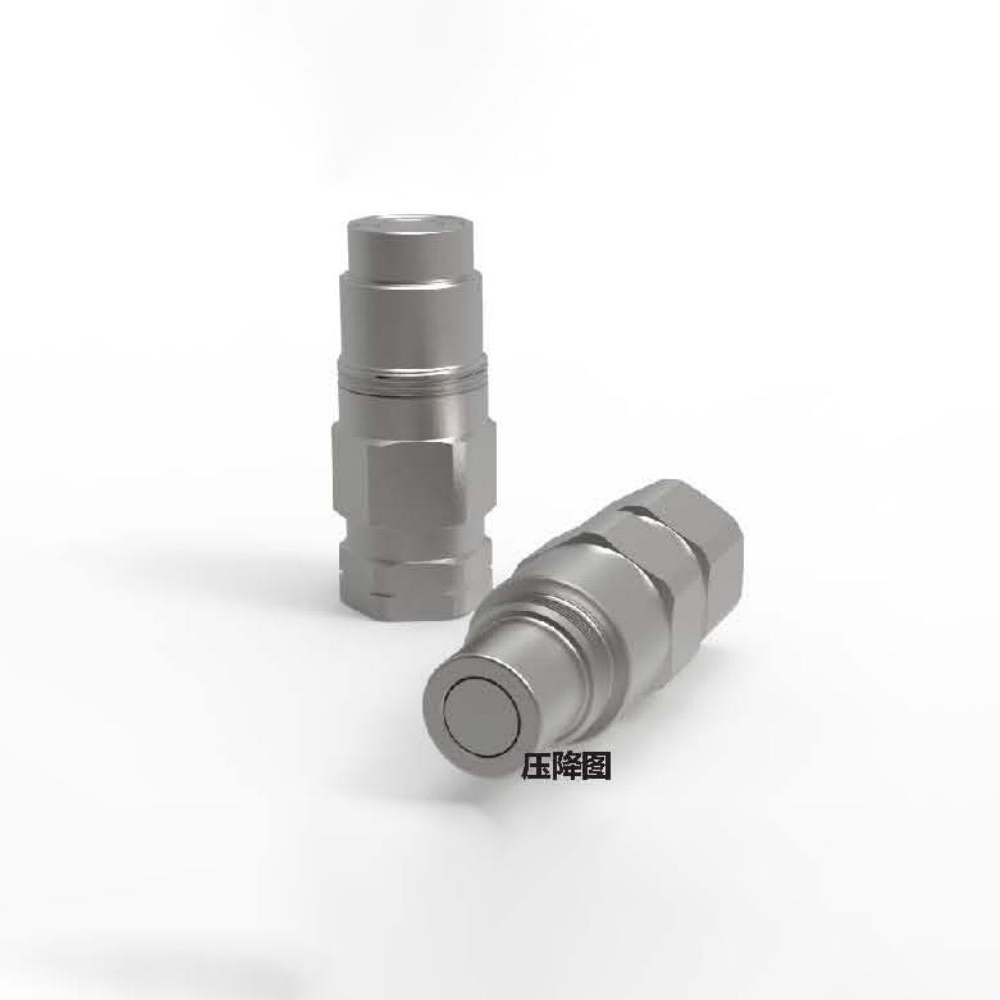

Q.SAFE MQS-FC型 平面型用于多路同步连接模块

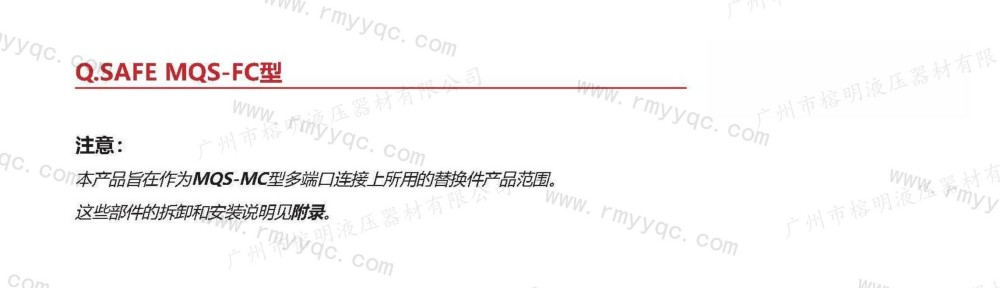

注意：

本产品旨在作为MQS-MC型多端口连接上所用的苦换件产品范围。

这些部件的拆卸和安装说明见附录。

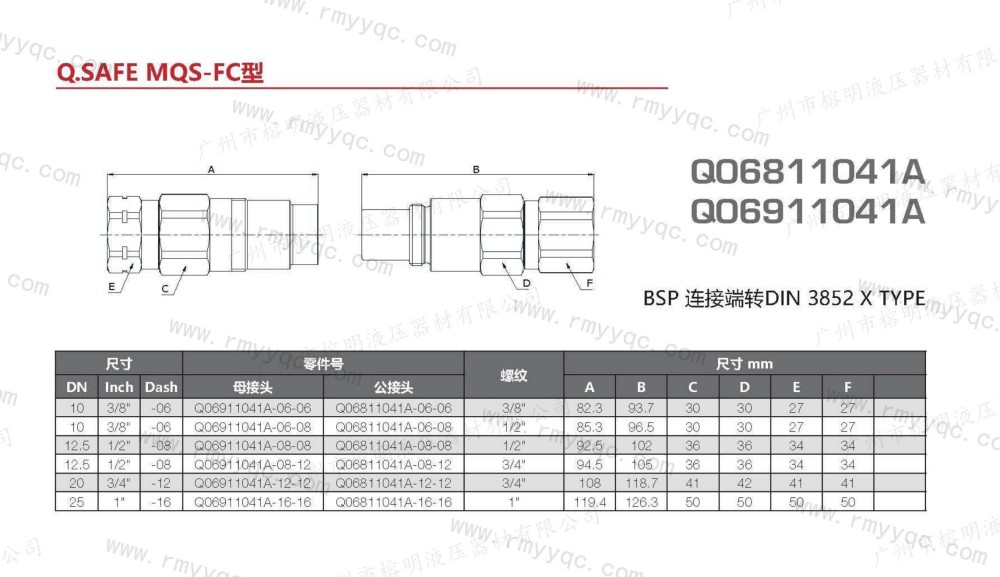

Q06811041A

Q06911041A

BSP 连接端转DIN 3852 X TYPE

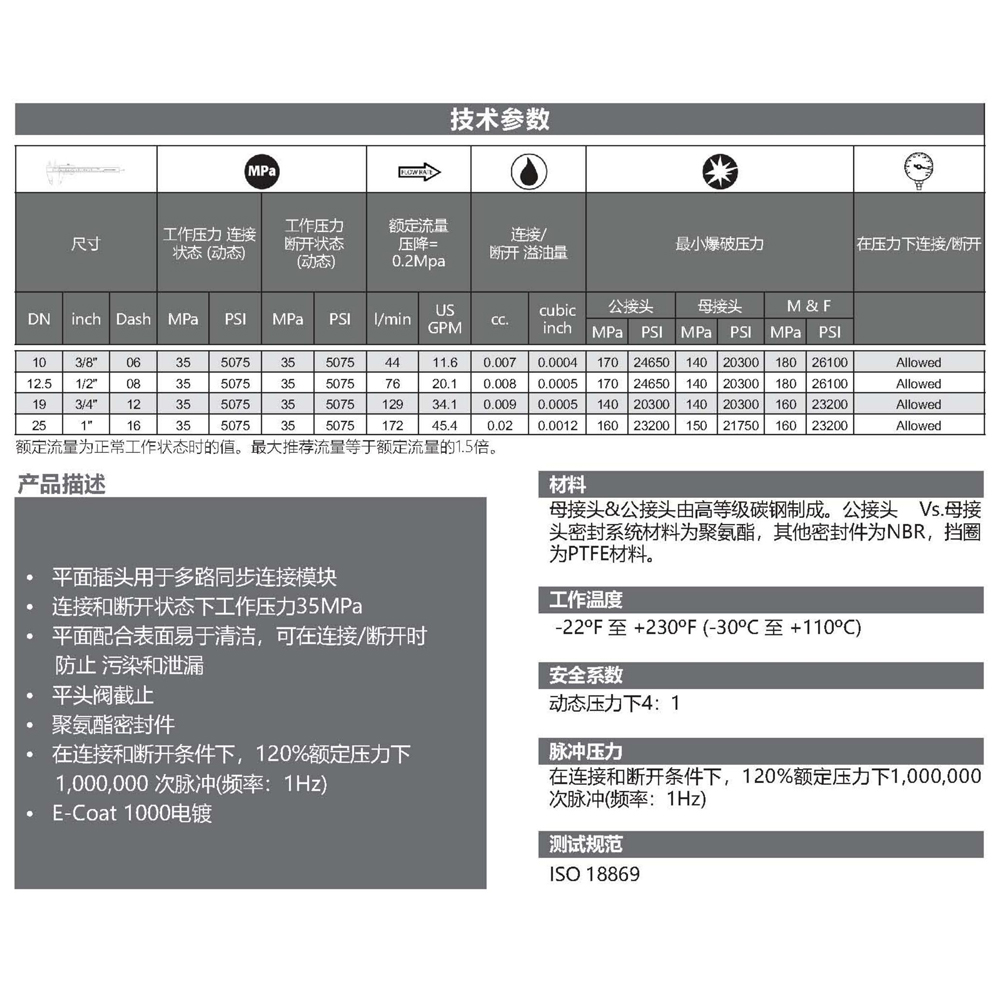

产品描述

1、平面插头用于多路同步连接模块

2、连接和断开状态下工作压力35MPa

3、平面配合表面易于清洁，可在连接/断开时防止污来和泄漏

4、平头阀截止

5、聚氨酯密封件

6、在连接和断开条件下，120%定压力下1,000,000 次脉冲(频率：1Hz)

7、E-Coat 1000电镀

材料

母接头&公接头由高等级碳钢制成。公接头 Vs.母接头密封系统材料为聚氨酯，其他密封件为NBR,挡圈为PTFE材料。

工作温度

-22°F至+230°F(-30°℃至+110℃)

安全系数

动态压力下4:1

脉冲压力

在连接和断开条件下，120%定压力下1,000,000次脉冲(频率：1Hz)

测试规范

ISO 18869

快速接头选择注意事项

为了确保您选择的快速接头是您所需要的，建议考虑以下因素：

压力和流量 - 选择的快速接头必须适用于系统的压力和流量。要确认选择的快速接头的最大工作压力必须等于或大于系统的最大压力(包括压力峰值。

带压力连接 - 许多快速接头只能在管路压力降为零时进行连接和断开连接。如果条件不允许，你应该选择一个在压力下可连接的快速接头。但当它断开连接时，压力必须减少到零。避免使用工具来连接和断开连接快速接头。

流体兼容性-检查确认在快速接头使用的材料和密封件与流体介质的兼容性。

温度-确认系统的最大工作温度在所选择的快速接头所允许的范围内。

环境条件 - 注意某些环境条件可能导致快速接头损坏或过度腐蚀。有些具体的例子是在有刺激性化学物质紫外线辐射或盐水环境中。
